某厂房行车安装施工质量咨询

　　1施工质量咨询具体检测内容如下：

　　（1）工程资料复核；

　　（2）结构布置复核；

　　（3）钢材强度测试；

　　（4）结构构件变形测量；

　　（5）结构损伤状况调查，包括节点外观质量；

　　（6）结合现场检测结果，对行车安装项目的施工质量进行评估，并出具施工质量咨询报告。

　　2技术依据

　　（1）《建筑结构检测技术标准》（GB/T50344-2019）；

　　（2）《建筑变形测量规范》（JGJ8-2016）；

　　（3）《钢结构现场检测技术标准》GB/T 50621-2010；

　　3判定标准

　　（1）《钢结构工程施工质量验收标准》GB50205-2020；

　　（2）《建筑地基基础设计规范》（GB50007-2011）。

　　（3）委托方提供电子版结构施工图。

　　4检测及结果分析

　　4.1受检房屋建筑结构概况

　　被检区域所在房屋室内新做六台行车、十一根吊车梁分别位于流量装置实验室、大尺寸实验室、精密测试实验室和环境实验室（流量装置实验室新做三台行车，大尺寸实验室、精密测试实验室和环境实验室各新做一台行车）。流量装置实验室位于房屋一层西南角，大尺寸实验室位于房屋一层东南角，精密测试实验室位于房屋地下一层东南角，环境实验室位于房屋地下一层东侧。

　　根据委托方提供结构施工图纸及现场检测结果，各实验室行车安装概况如下：

　　大尺寸实验室共设一台行车、一根吊车梁，吊车梁东西两端悬挑，中间共设置7个连接架，吊车梁下翼缘悬吊吊车，上翼缘焊接在连接架上，连接架顶部通过锚栓锚固于原混凝土梁上。吊车梁截面尺寸为H300×120×8×8，钢材强度为Q235。吊车类型为2t单梁起重机，吊车梁跨度一般为3.1m、3.4m和3.7m。

　　环境实验室共设一台行车、两根吊车梁，吊车梁与钢柱顶垫板采用焊接连接，钢柱柱角采用外露式柱脚。北侧吊车梁设柱间十字交叉支撑，南侧吊车梁梁柱间设斜撑，支撑和斜撑与梁、柱连接节点均采用焊接连接。钢柱截面尺寸为200mm×200mm×5mm，吊车梁截面尺寸为H350×175×6×10，钢材强度均为Q235。柱脚节点板尺寸为400mm×400mm×20mm。吊车类型为1t桥式起重机，吊车梁跨度为6.06m。

　　4.2房屋使用情况调查

　　经过现场调查，受检区域房屋建成后一直作为实验室、办公室等使用，未曾发生使用功能改变、火灾等情况，行车已安装完成。

　　4.3结构布置复核

　　根据委托方提供的结构施工图，现场对行车结构布置进行了检测与复核。主要包括轴网尺寸、结构层高及主要结构构件截面尺寸等情况的检测与复核。

　　4.4钢材强度检测

　　现场按照《建筑结构检测技术标准》GB/T50344-2019的规定对受检结构钢材里氏硬度进行了检测。

　　受检结构抽检构件平均里氏硬度介于388HLD～424HLD之间，换算钢材抗拉强度推定值介于433MPa～503MPa之间，满足原设计Q235钢材强度的要求。

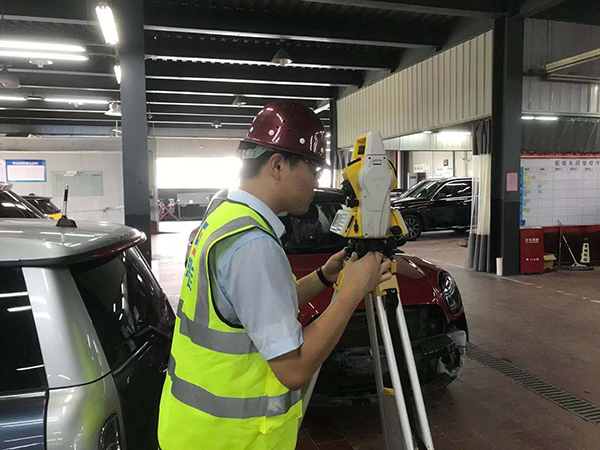

　　4.5钢柱倾斜测量

　　根据受检结构特点和现场测试条件，采用建筑工程检测器测量受检结构钢柱的竖向倾斜率。

　　测量结果表明：受检钢柱最大竖向倾斜率为2.0‰，所抽测测点倾斜均满足规范限值要求。

　　5本次检测结论如下：

　　（1）被检结构主要轴线尺寸、构件截面尺寸、层高等结构布置与原设计图纸基本相符。

　　（2）经测试：被检主要钢构件钢材强度满足原设计Q235钢材强度的要求。

　　（3）经调查：受检结构外观质量良好，未发现结构构件存在明显损伤。

　　（4）经测量：受检钢柱最大竖向倾斜率为2.0‰，所抽测测点倾斜均满足规范限值要求。

　　综上所述，受检结构施工质量基本满足原设计图纸要求。
